안녕하세요. 대한민국 최고의 테크 블로거입니다. 오늘은 2026년 2월 14일입니다. AI 기술이 우리 일상 깊숙이 파고든 지금, 반도체는 단순한 부품을 넘어 국가 경쟁력의 핵심이 되었습니다. 뉴스를 보면 매일같이 HBM4니, 차세대 SSD니 하는 용어들이 쏟아져 나오지만, 정작 그 기초 개념을 명확히 이해하기는 쉽지 않습니다.

오늘은 여러분과 함께 반도체 메모리의 가장 기초적인 개념부터, 최근 시장을 뜨겁게 달구고 있는 HBM과 HBF의 차이까지 명쾌하게 정리해 드리려 합니다. 특히 공유해주신 직관적인 인포그래픽 이미지를 바탕으로, 복잡한 반도체 용어를 아주 쉽게 풀어드리겠습니다.

반도체 메모리 (예)

1. 휘발성과 비휘발성: D램(DRAM) vs 낸드(NAND)

반도체 메모리를 이해하는 첫걸음은 '전원이 꺼졌을 때 데이터가 살아있는가?'를 구분하는 것입니다. 위 이미지의 하단 설명을 보면 아주 명확하게 정의되어 있습니다.

💡 핵심 요약

• D램 (DRAM): 전원이 꺼지면 데이터가 사라지는 '휘발성 메모리'입니다. 하지만 속도가 매우 빨라 CPU가 작업하는 책상 역할을 합니다.
• 낸드 (NAND): 전원이 꺼져도 데이터가 유지되는 '비휘발성 메모리'입니다. 속도는 D램보다 느리지만, 사진이나 영상을 저장하는 서재나 창고 역할을 합니다.



우리가 흔히 컴퓨터를 껐다 켜면 작업하던 엑셀 파일이 날아가는 것은 그 데이터가 D램에 있었기 때문이고, 저장 버튼을 눌러 하드디스크나 SSD에 저장하면 컴퓨터를 꺼도 파일이 남아있는 것은 낸드에 기록되었기 때문입니다. 이 두 가지가 컴퓨터와 스마트폰을 구동하는 양대 산맥입니다.



HBM 구조: D램을 수직으로 적층하여 데이터 처리 속도를 높인 고대역폭 메모리 시각화 (예)

2. 속도의 혁명: HBM (High Bandwidth Memory)

2026년 현재, AI 서버 시장에서 가장 중요한 부품은 단연 HBM입니다. 제공된 이미지를 보시면 왼쪽 상단에 HBM의 구조가 그려져 있습니다. 핵심은 "D램 수직 적층"이라는 문구입니다.

기존에는 D램 칩을 평면에 나열했다면, HBM은 마치 아파트를 짓듯이 D램을 위로 쌓아 올린 것입니다. 칩에 미세한 구멍(TSV)을 뚫어 서로 연결함으로써 데이터가 오가는 통로(대역폭)를 획기적으로 늘렸습니다.

• 구조: 여러 개의 D램을 수직으로 쌓아 올린 형태
• 특징: 기존 D램 대비 압도적으로 빠른 데이터 처리 속도
• HBM4: 이미지에 언급된 대로 2026년부터 본격 양산되는 최신 버전으로, AI 연산에 최적화된 성능을 보여줍니다.

HBM은 도로로 치면 1차선 도로를 1024차선 고속도로로 확장한 것과 같습니다. 방대한 데이터를 한 번에 처리해야 하는 인공지능 시대에 필수적인 이유입니다.

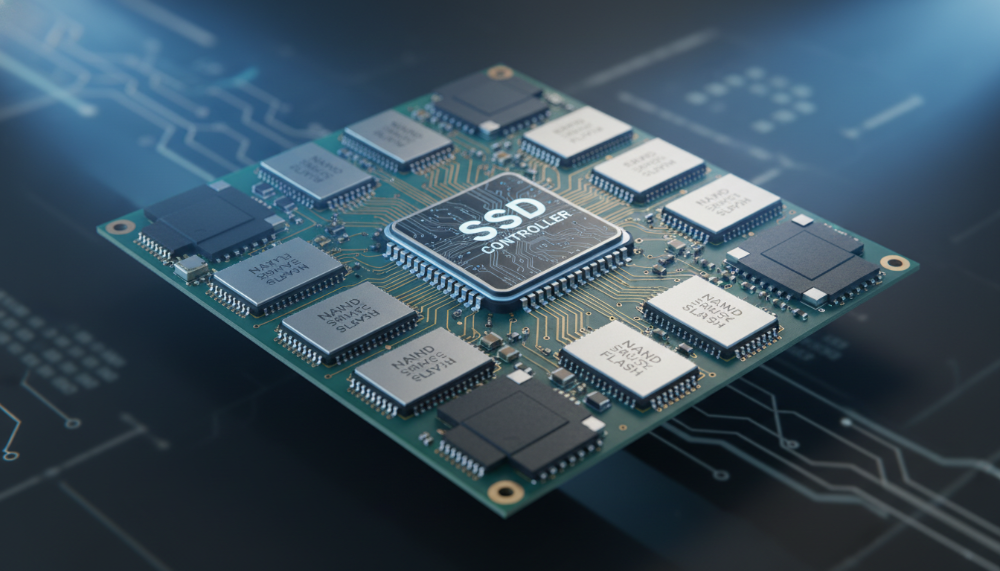

SSD 내부 구조: 데이터 저장을 위한 낸드 플래시와 이를 제어하는 컨트롤러 칩 (예)

3. 대용량의 진화: SSD와 HBF

이제 이미지의 오른쪽을 살펴보겠습니다. 우리가 흔히 쓰는 저장장치인 SSD(Solid State Drive)의 내부가 보입니다. SSD는 단일 칩이 아니라, 일종의 '완제품 시스템'입니다.

SSD의 내부는 크게 두 가지로 나뉩니다.

1. 낸드(NAND): 실제 데이터가 저장되는 창고 (집)
2. 컨트롤러(Controller): 데이터를 어디에 저장하고 어떻게 읽을지 관리하는 두뇌 (관리 사무소)

여기서 흥미로운 개념이 등장하는데, 바로 HBF입니다. 이미지에서는 이를 "낸드를 수직 적층(대용량)"이라고 설명하고 있습니다. D램을 쌓아 속도를 높인 것이 HBM이라면, 낸드를 더 높게, 더 많이 쌓아 용량을 극대화한 개념을 HBF(High Bandwidth Flash 혹은 고용량 적층 낸드 솔루션)라고 부를 수 있습니다. 2026년 현재, 데이터 센터의 폭발적인 용량 수요를 감당하기 위해 낸드 역시 수직으로 쌓아 올리는 기술(V-NAND 등)이 고도화되고 있음을 보여줍니다.

미래형 반도체 기술: 2026년형 초고층 3D 낸드와 HBM4의 추상적 이미지(예)

---

마무리하며: 반도체의 미래는 '적층'이다

오늘 살펴본 이미지 한 장에는 반도체 기술의 현재와 미래가 모두 담겨 있습니다. D램과 낸드라는 기초 재료가 '수직 적층'이라는 기술을 만나 HBM과 고용량 낸드(HBF)로 진화했습니다.



2026년, HBM4가 양산되는 이 시점에 반도체 기술은 더 이상 평면에 머무르지 않고 입체적으로 발전하고 있습니다. 투자자라면 HBM과 SSD 컨트롤러 기술을 가진 기업을, 학생이라면 이러한 구조적 변화를 이해하는 것이 필수적입니다.

오늘 포스팅이 복잡한 반도체 용어를 정리하는 데 도움이 되셨기를 바랍니다
